Resort satellitt-TV distribusjonsløsning ved hjelp av fiberoptisk overføring
Prosjektoversikt
En feriestedskunde trengte en kostnadseffektiv-løsning for å distribuere satellitt-TV-kanaler på tvers av flere bygninger, samtidig som den opprettholder utmerket signalkvalitet og minimerer infrastrukturkostnadene. Tradisjonell koaksialkabeldistribusjon var ikke egnet på grunn av lange avstander mellom bygninger, og en full IPTV-distribusjon ville øke utstyrs- og nettverksinvesteringene betydelig. For å møte disse utfordringene, utviklet DIGICAST}}}Fiber{{43}-løsningen en satellitt{{43} DVB-S/S2-satellittsignaler til optiske signaler for lang-overføring og konverterer dem deretter tilbake til RF-satellittsignaler ved hver bygning. Prosjektet ble implementert og tilbyr nå stabile TV-tjenester over hele feriestedet.
Kundeutfordringer
Feriestedet sto overfor flere vanlige utfordringer:
- Flere bygninger spredt over en stor eiendom
- Lange overføringsavstander mellom bygninger
- Høyt signaltap ved bruk av tradisjonelle koaksialkabler
- Trenger å bevare eksisterende satellitt-TV-kanaler
- Krav til pålitelig 24/7 drift
- Budsjettbegrensninger sammenlignet med IPTV-distribusjon
- Enkelt vedlikehold og fremtidig skalerbarhet
Kunden ønsket en løsning som kunne levere satellitt-TV-kanaler til alle rom uten å kreve en dedikert IPTV-nettverksinfrastruktur.
DIGICAST-løsning
Sentral signalmottak
Satellittkanaler mottas gjennom en DVB-S/S2-satellittantenne. Ytterligere terrestriske DVB-T-signaler kan også integreres i det samme systemet. RF-signalene er koblet til DIGICAST DMB-TXCW240 optisk sender.
Optisk signalkonvertering
DMB-TXCW240 konverterer satellitt-RF-signaler til optiske signaler og overfører dem over enkelt-modusfiber. Sammenlignet med tradisjonell koaksialkabeloverføring gir fiberoptikk:
- Ekstremt lavt signaltap
- Langdistanseoverføringsevne
- Høy signalstabilitet
- Immunitet mot elektromagnetisk interferens
- Lavere vedlikeholdskrav
Optisk signaldistribusjon
En PLC Optical Splitter distribuerer det optiske signalet til flere bygninger over hele feriestedet. Denne arkitekturen lar én sentral hovedende betjene flere avsidesliggende steder.Fordelene inkluderer:
- Reduserte utstyrskostnader
- Forenklet administrasjon
- Enkel fremtidig utvidelse
- Lavere installasjonskompleksitet
Bygge-signalgjenoppretting på nivå

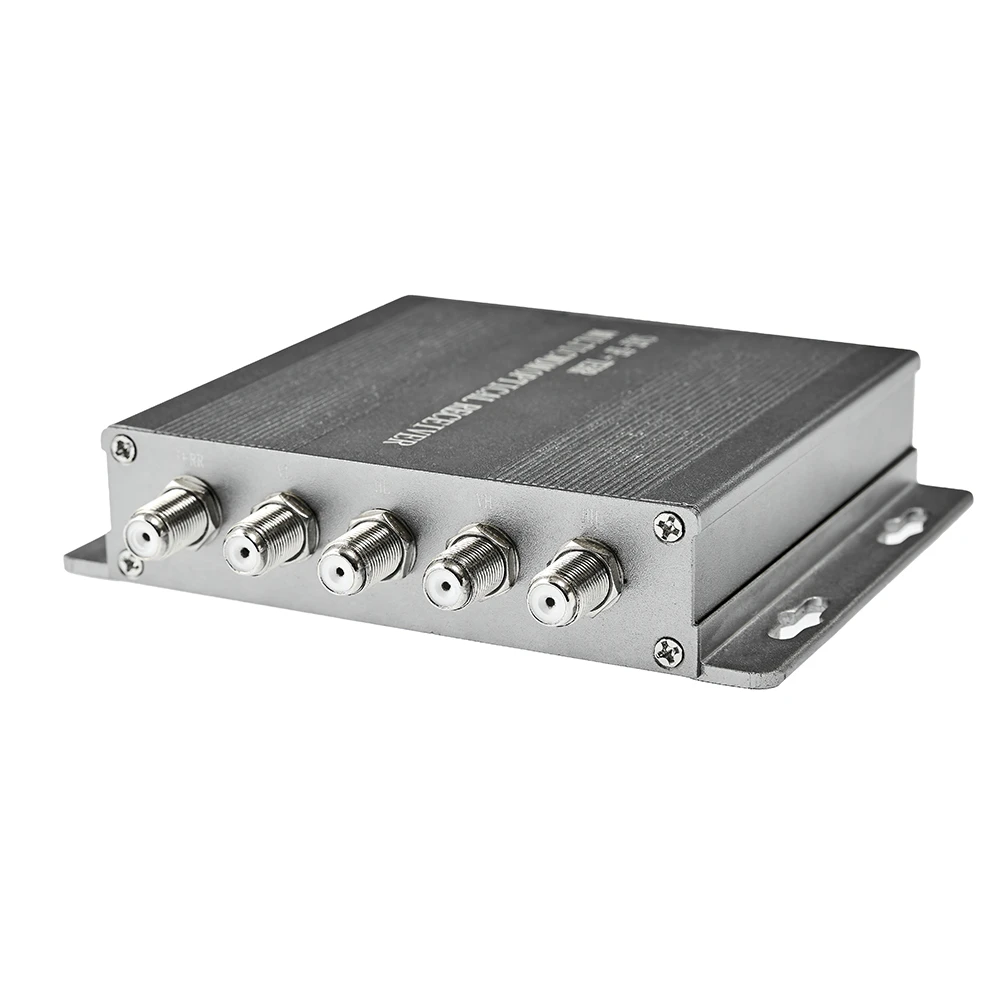

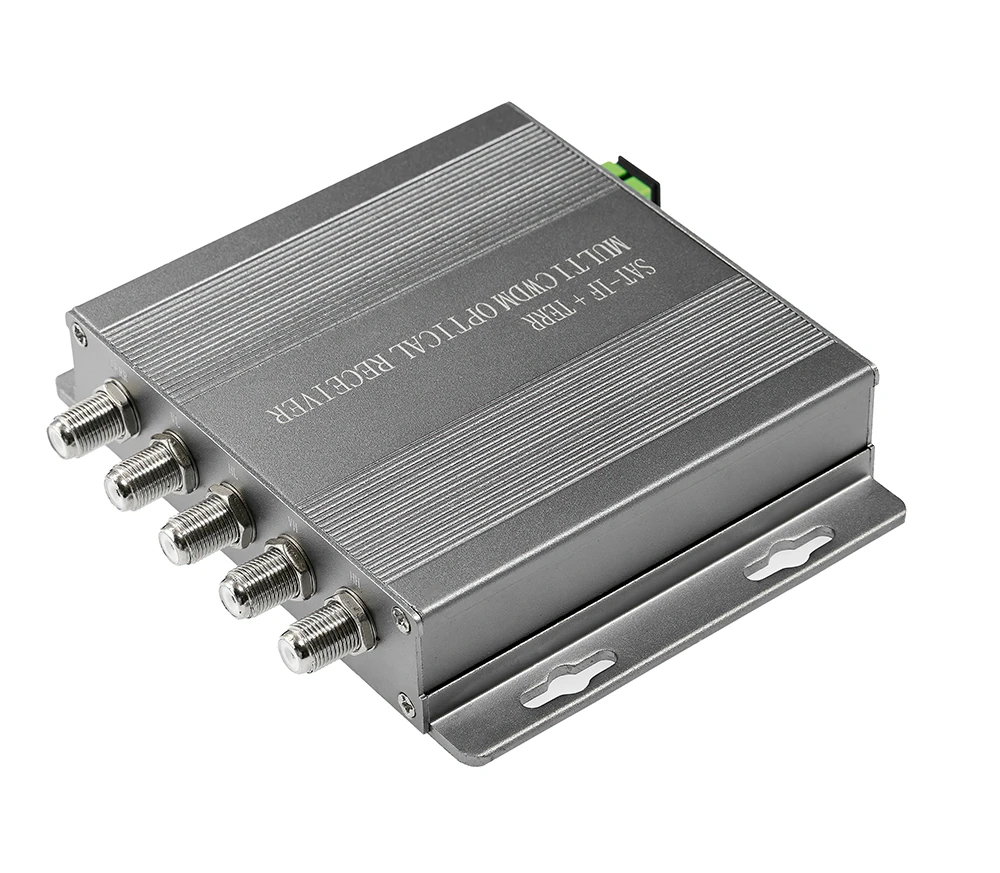

Ved hver bygning konverterer en DIGICAST DMB-RXCW240 optisk mottaker det optiske signalet tilbake til satellitt-RF-signaler. Det gjenopprettede RF-signalet kobles deretter til et multiswitch-system. Dette muliggjør standard satellittdistribusjon i hver bygning ved bruk av eksisterende koaksial infrastruktur.
Romfordeling
Fra multibryteren distribueres RF-signaler gjennom RG6 koaksialkabler til gjesterommene. Hvert rom er utstyrt med:
- Standard satellittsett-toppboks (STB)
- Fjernsyn
Gjester kan nyte hele satellittkanalutvalget uten å kreve IPTV-mellomvare, IP-nettverk eller spesialiserte smart-TVer.

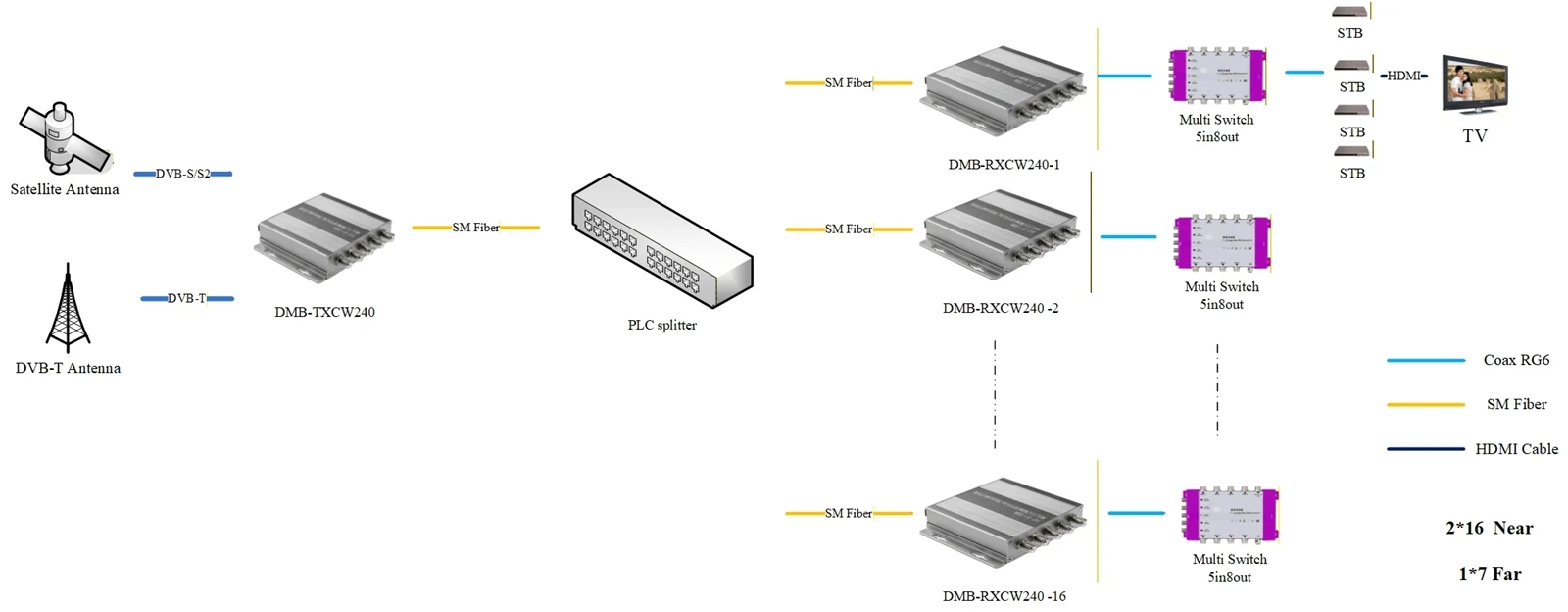

Løsningsarkitektur

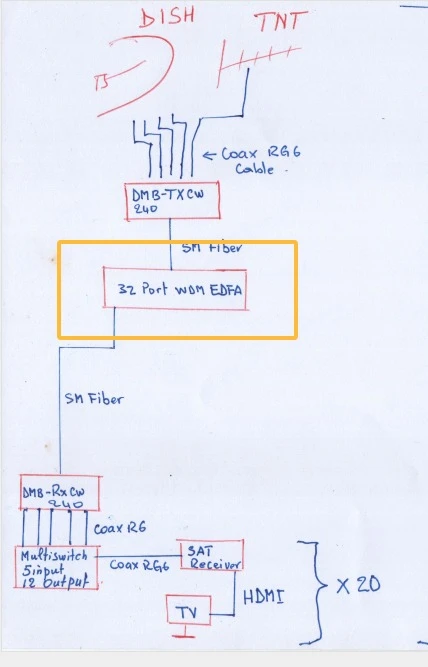

Signalstrøm:Parabol --DVB-S2-signaler---DIGICAST DMB-TXCW240 Optisk sender-----Enkeltmodus Fibernettverk----PLC Optisk Splitter----DIGICAST DMB-RXCW240 Optisk Receiver-----DIGICAST DMB-RXCW240 Multiswitch-----RG6 koaksial distribusjon----Satelitt Set-Top Box-----TV
